本文为 Use the OverlayFS storage driver 译文,一直以来对 OverlayFS 工作机制不太理解,趁着间隙把 Docker 官方的文档看了一遍。虽然不涉及到底层的技术实现,但是基本的工作机制,通过这篇文章差不多可以了解个大概了。


OverlayFS 是类似 AUFS 的现代联合文件系统(union filesystem),但是速度更快,实现更简单。针对 OverlayFS 提供了两个存储驱动:最初的 overlay,以及更新更稳定的 overlay2

Note:如果你使用 OverlayFS,使用 overlay2 而不是 overlay 驱动,因为 overlay2 在 inode 利用率上更高效。要使用新的驱动,你需要系统内核版本 4.0 或者更高版本,除非你是使用 RHEL 或者 CentOS 用户,此时需要内核版本在 3.10.0-514 或更高版本。

一、先决条件

除了上述的系统内核版本,使用 OverlayFS 还需要以下条件:

  • 因为 inode 以及后续的 Docker 版本兼容问题,不推荐使用 overlay,满足条件下优先使用 overlay2
  • 以下文件系统支持:
    • ext4(只支持 RHEL 7.1)
    • xfs(RHEL 7.2 或更高版本),d_type=true 必须开启。使用 xfs_info 验证 ftype 选项是否为 1
  • 修改 Docker 存储驱动会使已存在的容器和镜像不可访问,可以提前使用 docker save 保存镜像或推送到 Docker Hub(也可以是内部私有镜像仓库),防止镜像丢失
mkfs -t xfs -n ftype=1 /PATH/TO/DEVICE  # 开启 d_type 选项
xfs_info /PATH/TO/DEVICE | grep ftype   # 验证是否已支持

二、配置 overlayoverlay2 驱动

满足使用 OverlayFS 的条件后,通过 /etc/docker/daemon.json 加入 overlay2 存储配置项,重启 docker daemon 即可生效。

{
  "storage-driver": "overlay2"
}

三、overlay2 驱动是如何工作的

OverlayFS 层(layers) 在单个 Linux 主机上分为两个目录,并且将它们呈现为单个目录。这些目录统称为层(layers),统一过程称为联合挂载(union mount)。OverlayFS 把下层目录称为 lowerdir,上层目录称为 upperdir,统一视图通过称为 merged 自身目录暴露。

overlay 驱动仅适用单个 lower OverlayFS 层,因此需要通过硬链接来实现多层镜像,overlay2 驱动原生支持 128 个 lower OverlayFS 层。这个功能为与层相关的命令如 docker builddocker commit 提供了更好的性能,并且在后备文件系统上消耗更少的 inode。

3.1 磁盘上的镜像和容器层

当通过 docker pull ubuntu 下载一个五层镜像后,你可以在 /var/lib/docker/overlay2 目录下看到 6 个目录。

$ ls -l /var/lib/docker/overlay2

total 24
drwx------ 5 root root 4096 Jun 20 07:36 223c2864175491657d238e2664251df13b63adb8d050924fd1bfcdb278b866f7
drwx------ 3 root root 4096 Jun 20 07:36 3a36935c9df35472229c57f4a27105a136f5e4dbef0f87905b2e506e494e348b
drwx------ 5 root root 4096 Jun 20 07:36 4e9fa83caff3e8f4cc83693fa407a4a9fac9573deaf481506c102d484dd1e6a1
drwx------ 5 root root 4096 Jun 20 07:36 e8876a226237217ec61c4baf238a32992291d059fdac95ed6303bdff3f59cff5
drwx------ 5 root root 4096 Jun 20 07:36 eca1e4e1694283e001f200a667bb3cb40853cf2d1b12c29feda7422fed78afed
drwx------ 2 root root 4096 Jun 20 07:36 l

新的 l(小写 L) 目录包含缩短的层标识符作为软链接,这些标识符用于避免 mount 命令参数页面大小限制。

$ ls -l /var/lib/docker/overlay2/l

total 20
lrwxrwxrwx 1 root root 72 Jun 20 07:36 6Y5IM2XC7TSNIJZZFLJCS6I4I4 -> ../3a36935c9df35472229c57f4a27105a136f5e4dbef0f87905b2e506e494e348b/diff
lrwxrwxrwx 1 root root 72 Jun 20 07:36 B3WWEFKBG3PLLV737KZFIASSW7 -> ../4e9fa83caff3e8f4cc83693fa407a4a9fac9573deaf481506c102d484dd1e6a1/diff
lrwxrwxrwx 1 root root 72 Jun 20 07:36 JEYMODZYFCZFYSDABYXD5MF6YO -> ../eca1e4e1694283e001f200a667bb3cb40853cf2d1b12c29feda7422fed78afed/diff
lrwxrwxrwx 1 root root 72 Jun 20 07:36 NFYKDW6APBCCUCTOUSYDH4DXAT -> ../223c2864175491657d238e2664251df13b63adb8d050924fd1bfcdb278b866f7/diff
lrwxrwxrwx 1 root root 72 Jun 20 07:36 UL2MW33MSE3Q5VYIKBRN4ZAGQP -> ../e8876a226237217ec61c4baf238a32992291d059fdac95ed6303bdff3f59cff5/diff

最底层包含一个名为 link 的文件,其中包含缩短标识符的名称,以及一个包含镜像内容的名为 diff 的目录。

$ ls /var/lib/docker/overlay2/3a36935c9df35472229c57f4a27105a136f5e4dbef0f87905b2e506e494e348b/
diff  link
$ cat /var/lib/docker/overlay2/3a36935c9df35472229c57f4a27105a136f5e4dbef0f87905b2e506e494e348b/link
6Y5IM2XC7TSNIJZZFLJCS6I4I4
$ ls  /var/lib/docker/overlay2/3a36935c9df35472229c57f4a27105a136f5e4dbef0f87905b2e506e494e348b/diff
bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var

第二下层,以及更高层,包含一个名为 lower 的文件,表示其父级,以及包含这层镜像内容的名为 diff 的目录。它包含一个 merged 目录,包括父层以及自身的统一内容,以及 OverlayFS 自身使用的 work 目录。

$ ls /var/lib/docker/overlay2/223c2864175491657d238e2664251df13b63adb8d050924fd1bfcdb278b866f7
diff  link  lower  merged  work
$ cat /var/lib/docker/overlay2/223c2864175491657d238e2664251df13b63adb8d050924fd1bfcdb278b866f7/lower
l/6Y5IM2XC7TSNIJZZFLJCS6I4I4
$ ls /var/lib/docker/overlay2/223c2864175491657d238e2664251df13b63adb8d050924fd1bfcdb278b866f7/diff/
etc  sbin  usr  var

通过 mount 命令查看 Docker 使用 overlay2 存储驱动的挂载情况:

$ mount | grep overlay
overlay on /var/lib/docker/overlay2/9186877cdf386d0a3b016149cf30c208f326dca307529e646afce5b3f83f5304/merged
type overlay (rw,relatime,
lowerdir=l/DJA75GUWHWG7EWICFYX54FIOVT:l/B3WWEFKBG3PLLV737KZFIASSW7:l/JEYMODZYFCZFYSDABYXD5MF6YO:l/UL2MW33MSE3Q5VYIKBRN4ZAGQP:l/NFYKDW6APBCCUCTOUSYDH4DXAT:l/6Y5IM2XC7TSNIJZZFLJCS6I4I4,
upperdir=9186877cdf386d0a3b016149cf30c208f326dca307529e646afce5b3f83f5304/diff,
workdir=9186877cdf386d0a3b016149cf30c208f326dca307529e646afce5b3f83f5304/work)

rw 选项显示 overlay 是读写方式挂载的。

四、overlay 驱动是如何工作的

OverlayFS 层(layers) 在单个 Linux 主机上分为两个目录,并且将它们呈现为单个目录。这些目录统称为层(layers),统一过程称为联合挂载(union mount)。OverlayFS 把下层目录称为 lowerdir,上层目录称为 upperdir,统一视图通过称为 merged 自身目录暴露。

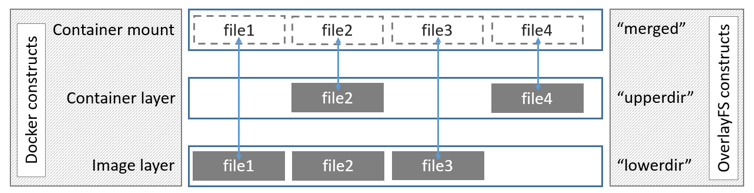

下图展示了一个 Docker 镜像和一个 Docker 容器如何分层。镜像层术语 lowerdir,容器层术语 upperdir。统一视图通过名为 merged 的目录暴露。

在镜像层和容器层都包含相同文件时,则容器层为主,并且掩盖镜像层同一个文件的存在。

overlay 驱动仅适用于两层,这意味着多层镜像不能实现多个 OverlayFS 层。取而代之,每个镜像层都在 /var/lib/docker/overlay 下实现自己的目录。通过硬链接引用与底层共享数据的方式来节省空间。从 Docker 1.10 开始,镜像层 IDs 不再对应于 /var/lib/docker 中的目录名。

为了创建一个容器,overlay 驱动组合顶层的目录以及容器的新目录。镜像的顶层是叠加层中的 lowerdir,并且是只读挂载的。容器的新目录是 upperdir 并且是可写的。

4.1 磁盘上的镜像和容器层

docker pull 命令暂时了一个 Docker 主机下载一个包含五层的 Docker 镜像。

$ docker pull ubuntu

Using default tag: latest
latest: Pulling from library/ubuntu

5ba4f30e5bea: Pull complete
9d7d19c9dc56: Pull complete
ac6ad7efd0f9: Pull complete
e7491a747824: Pull complete
a3ed95caeb02: Pull complete
Digest: sha256:46fb5d001b88ad904c5c732b086b596b92cfb4a4840a3abd0e35dbb6870585e4
Status: Downloaded newer image for ubuntu:latest

镜像层

每个镜像层都在 /var/lib/docker/overlay/ 目录下有自己的目录。

$ ls -l /var/lib/docker/overlay/

total 20
drwx------ 3 root root 4096 Jun 20 16:11 38f3ed2eac129654acef11c32670b534670c3a06e483fce313d72e3e0a15baa8
drwx------ 3 root root 4096 Jun 20 16:11 55f1e14c361b90570df46371b20ce6d480c434981cbda5fd68c6ff61aa0a5358
drwx------ 3 root root 4096 Jun 20 16:11 824c8a961a4f5e8fe4f4243dab57c5be798e7fd195f6d88ab06aea92ba931654
drwx------ 3 root root 4096 Jun 20 16:11 ad0fe55125ebf599da124da175174a4b8c1878afe6907bf7c78570341f308461
drwx------ 3 root root 4096 Jun 20 16:11 edab9b5e5bf73f2997524eebeac1de4cf9c8b904fa8ad3ec43b3504196aa3801

镜像层的目录包含该层唯一的文件以及与较低层共享数据的硬链接,以此来高效利用磁盘空间。

$ ls -i /var/lib/docker/overlay/38f3ed2eac129654acef11c32670b534670c3a06e483fce313d72e3e0a15baa8/root/bin/ls
19793696 /var/lib/docker/overlay/38f3ed2eac129654acef11c32670b534670c3a06e483fce313d72e3e0a15baa8/root/bin/ls
$ ls -i /var/lib/docker/overlay/55f1e14c361b90570df46371b20ce6d480c434981cbda5fd68c6ff61aa0a5358/root/bin/ls
19793696 /var/lib/docker/overlay/55f1e14c361b90570df46371b20ce6d480c434981cbda5fd68c6ff61aa0a5358/root/bin/ls

容器层

容器层也是在 /var/lib/docker/overlay/ 目录下。如果你使用 ls -l 命令列出运行容器的子目录,可以看到三个目录和一个文件存在:

$ ls -l /var/lib/docker/overlay/<directory-of-running-container>

total 16
-rw-r--r-- 1 root root   64 Jun 20 16:39 lower-id
drwxr-xr-x 1 root root 4096 Jun 20 16:39 merged
drwxr-xr-x 4 root root 4096 Jun 20 16:39 upper
drwx------ 3 root root 4096 Jun 20 16:39 work

lower-id 文件包含了容器所基于的镜像的顶层 ID,即 OverlayFS lowerdir

$ cat /var/lib/docker/overlay/ec444863a55a9f1ca2df72223d459c5d940a721b2288ff86a3f27be28b53be6c/lower-id
55f1e14c361b90570df46371b20ce6d480c434981cbda5fd68c6ff61aa0a5358

upper 目录包含容器读写层的内容,对应 OverlayFS 中的 upperdir

merged 目录是 lowerdirupperdir 的联合挂载,包含正在运行的容器文件系统视图。

work 目录是 OverlayFS 内部目录。

通过 mount 命令查看 Docker 使用 overlay 存储驱动的挂载情况:

$ mount | grep overlay

overlay on /var/lib/docker/overlay/ec444863a55a.../merged
type overlay (rw,relatime,lowerdir=/var/lib/docker/overlay/55f1e14c361b.../root,
upperdir=/var/lib/docker/overlay/ec444863a55a.../upper,
workdir=/var/lib/docker/overlay/ec444863a55a.../work)

rw 选项显示 overlay 是读写方式挂载的。

五、容器是如何通过 overlayoverlay2 读写的

5.1 读取文件

考虑三个容器通过 overlay 打开文件读取的场景。

  • 容器层中不存在该文件:如果容器打开读取一个并不存在容器层(upperdir),则从镜像层(lowerdir)读取该文件。这会导致很少的性能开销。
  • 文件仅存在于容器层:如果容器打开读取一个存在于容器层(upperdir)但不存在于镜像层(lowerdir)的文件,则直接从容器层中读取该文件。
  • 该文件同时存在于容器层和镜像层:如果容器打开读取一个同时存在于容器层(upperdir)和镜像层(lowerdir)的文件,则容器层(upperdir)会覆盖镜像层(lowerdir) 相同名字的文件。

5.2 修改文件或目录

同样分三个场景来介绍修改。

  • 第一次写入文件:容器第一次写入现有文件时,这个文件还不存在于容器层(upperdir)。overlay/overlay2 驱动程序从镜像层(lowerdir)执行一个 copy_up 操作到容器层(upperdir)。然后,容器将更改写入容器层中的文件的新副本。但是,OverlayFS 工作在文件级别而不是块级别,意味着所有 OverlayFS copy_up 操作都会复制整个文件,即使文件非常大,并且只修改了其中的一小部分。这就对容器写入性能产生显著的影响。不过,有两件事值得注意:
    • copy_up 操作仅在第一次写入文件时发生,对同一文件的后续写入操作只对已复制到容器的文件副本进行操作。
    • OverlayFS 仅适用于两层,意味着它性能应该是优于 AUFS 的,当搜索多个层的镜像文件时,AUFS 会出现明显的延迟。这个优势适用于 overlayoverlay2overlayfs2 在初始读取时的性能略低于 overlayfs,因为它会查看更多层级,但是它会缓存结果。
  • 删除文件或者目录:在容器中删除文件时,会在容器层(upperdir)中创建一个 whiteout 文件。镜像层(lowerdir)中文件的版本并不会被删除(因为 lowerdir 是只读的)。但是,whiteout 文件会阻止其在容器中可用。当在容器中删除目录时,会在容器层(upperdir)中创建一个 opaque 目录。它的工作机制同 whiteout,并且有效地防止目录被访问,即使它仍然存在于镜像层(lowerdir)。
  • 重命名目录:仅当源路径和目标路径都在顶层时,才允许目录调用 rename(2),否则会返回 EXDEV error(”cross-device link not permitted”)。

六、OverlayFS 和 Docker 性能

overlay2overlay 驱动比 aufsdevicemapper 拥有更好的性能。在某些情况下,overlay2 的性能表现可能比 btrfs 还要好。不过要注意以下几点:

  • Page Caching: OverlayFS 支持页级别的缓存共享。多个容器访问同样的文件共享此文件的同一个页缓存。这个特性使得 overlayoverlay2 驱动高效利用内存以及高密度使用案例的优先选择如 PaaS。
  • copy_up: 同 AUFS 一样,容器第一次写入文件时,OverlayFS 会有一个 copy-up 的操作。这会增加写入操作的延迟,特别是大文件操作。不过,一旦文件已经被复制,后续文件的写操作都是发生在上层的,不再会有 copy-up 的操作。OverlayFS 的 copy_up 比 AUFS 同样的操作要更快,因为 AUFS 比 OverlayFS 拥有更多的层级,如果在多个 AUFS 层级搜索可能会造成大的延迟。overlay2 也支持多层,但通过缓存减轻了性能损失。
  • Inode limits:使用 overlay 存储驱动会导致过多的 inode 损耗。特别是 Docker 主机上存在大量的镜像和容器时尤为明显。格式化文件系统增加可用的 inode 数量是唯一的解决方式。为了避免这个问题,因此建议尽可能的使用 overlay2

6.1 性能最佳实践

以下通用性能最佳实践也适用于 OverlayFS。

  • 使用更快的存储:使用 SSD
  • 针对写频繁工作负载使用 volumes 功能:Volumes 为写入频繁的工作负载提供了最佳和最可预测的性能。这是因为它们绕过存储驱动,并且避免 thin provisioning 和写时复制的任何潜在开销。Volumes 还有其它好处,如允许容器间共享数据以及持久化数据存储等。

七、OverlayFS 兼容性限制

  • open(2):OverlayFS 只实现了 POSIX 标准的子集。这可能导致某些 OverlayFS 操作破坏了 POSIX 标准。其中一个操作就是 copy-up 操作。假设你的应用调用 fd1=open("foo", O_RDONLY)fd2=open("foo", O_RDWR)。在这个案例中,你的应用期望 fd1fd2 引用同一个文件。但是,因为发生了 copy-up 操作导致第二次调用 open(2),文件描述符指向的是不同的文件。fd1 继续引用镜像层(lowerdir)而 fd2 引用的文件在容器层(upperdir)。解决方式是 touch 这些文件,引发 copy-up 操作发生。所有的后续 open(2) 操作无论是读写访问模式都引用容器层(upperdir)的文件。
    • yum 是已知受影响的,除非 yum-plugin-ovl 已经安装了。如果 yum-plugin-ovl 包在你的发行版中不可用如 RHEL/CentOS 6.8 或 7.2,你可能需要在运行 yum install 前执行 touch /var/lib/rpm/*yum-plugin-ovl 软件包实现了针对 yumtouch 变通方案。
  • rename(2):OverlayFS 不完全支持 rename(2) 系统调用。你的应用需要检测它的失败以及返回 “copy and unlink” 策略。

–EOF–
